Curva I-V em Usinas Solares: Diagnóstico de Performance dos Módulos

Saiba como a análise da Curva I-V ajuda a diagnosticar o desempenho dos módulos solares, detectando falhas, perdas ou degradação.

A Importância Fundamental da Curva I-V para Usinas Solares

À medida que os sistemas fotovoltaicos envelhecem, diversas causas podem levar à sub performance, desde perdas por sujidade e degradação natural dos módulos solares até falhas inesperadas de diodos de by-pass ou módulos danificados. Para engenheiros e empreendedores que buscam otimizar o retorno sobre o investimento em energia solar, a capacidade de identificar e solucionar rapidamente esses problemas é crucial. É aqui que a curva I-V se torna uma ferramenta de diagnóstico indispensável.

A curva característica dos módulos solares, ou curva I-V (Corrente-Tensão), oferece uma representação gráfica de todas as combinações possíveis de corrente e tensão nas quais um módulo ou string fotovoltaica pode operar. Cada datasheet de módulo fornece uma curva I-V modelo, que representa o desempenho sob Condições Padrão de Teste (STC – Standart Test Condition). A capacidade de traçar e interpretar essa curva no campo permite um diagnóstico de módulos solares preciso e eficaz.

Como o Teste de Curva I-V Ajuda no Diagnóstico

O teste de curva I-V em usinas solares é uma metodologia poderosa e única para capturar todos os pontos de operação de corrente e tensão de uma fonte fotovoltaica. Quando uma curva I-V medida no campo difere significativamente em altura, largura ou formato da curva prevista (que é ajustada para as condições reais de irradiação e temperatura), a natureza dessa diferença fornece pistas claras sobre possíveis problemas detectados com teste I-V, como deficiências de performance.

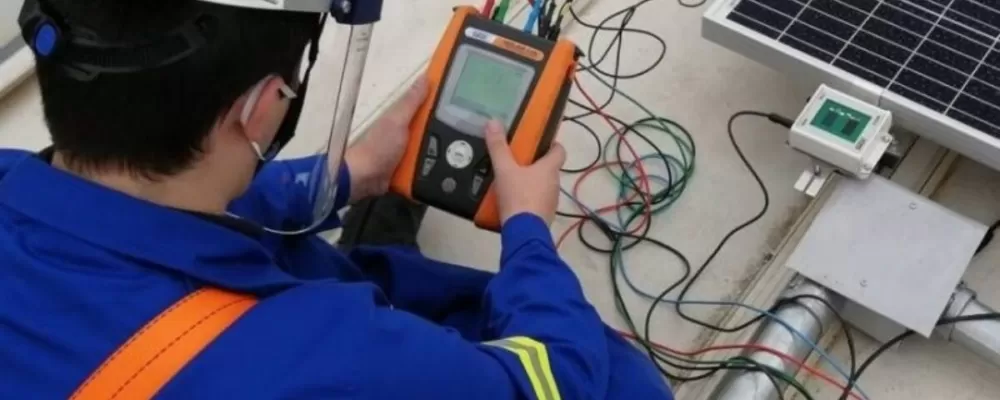

Um traçador de curva I-V é capaz de identificar sintomas de sub performance, sendo uma ferramenta inestimável para agentes de comissionamento ou técnicos de serviço. O ensaio de curva I-V permite uma análise de módulos fotovoltaicos que vai além da simples medição de corrente e tensão em módulos solares, revelando os “sintomas” que indicam que algo não está funcionando como deveria.

Iniciando o Teste de Curva I-V: Segurança e Procedimento Básico

Antes de qualquer trabalho elétrico, a segurança é a consideração primordial. Ao realizar um teste de desempenho de painéis solares utilizando um traçador de curva I-V, é fundamental conhecer a construção e operação do sistema, além de verificar se o equipamento de teste está devidamente classificado para a corrente e tensão a que será exposto. O uso de ferramentas, procedimentos e equipamentos de proteção individual detalhados em normas como a NR10 e NR6 é indispensável.

Um dos benefícios notáveis do uso de traçadores de curva I-V é a melhoria da segurança em comparação com outros métodos de teste. Não é necessário que os circuitos fotovoltaicos estejam sob carga do inversor para buscar por falhas. Para a medição de corrente e tensão em módulos solares em sistemas comerciais e de larga escala, as curvas I-V são geralmente medidas em caixas de combinação que são eletricamente isoladas do restante do sistema fotovoltaico (secciona-se o trecho da caixa de combinação até o inversor para realização dos testes).

O procedimento básico, conforme o artigo, envolve:

Isolamento: Seccionar a caixa de combinação, bloqueando e etiquetando o dispositivo de desconexão (chave seccionadora).
Inspeção Visual: Realizar uma inspeção visual dos módulos fotovoltaicos. Se não houver uma causa óbvia (módulos queimados, desconectados ou quebrados), o traçador de curva I-V é usado para identificar circuitos sub performantes.
Sensores: Instalar um sensor de irradiação no plano do arranjo e um sensor de temperatura na parte traseira de um módulo termicamente representativo para medições calibradas. Caso o módulo seja bifacial é uma boa prática inserir 2 sensores de irradiação, um no plano frontal da string e outro no plano traseiro. Deve-se verificar, portanto, se o equipamento é capaz de se conectar a 2 sensores de irradiação.
Conexão: Após garantir que os circuitos não estão sob carga, abrir os fusíveis na caixa de combinação (fusíveis das strings) e conectar os cabos de teste às barras positiva e negativa.
Teste Individual: Testar cada circuito fotovoltaico individualmente, fechando o fusível apropriado de cada string e iniciando o traçador da curva I-V. O processo pode levar apenas 10 a 15 segundos por circuito, e os dados são salvos eletronicamente.

A Curva I-V “Normal” e o Fator de Performance

Para identificar problemas de performance no campo, é essencial ter um padrão de comparação. Esse padrão é a curva característica dos painéis solares esperada. A partir dos dados do módulo e do número de módulos em série ou paralelo, o software do traçador calcula as características de performance esperadas (como ISC, IMP, VOC, VMP e PMP) sob Condições Padrão de Teste (STC). Ele então ajusta esses valores para as condições reais de irradiação e temperatura no campo, gerando uma curva I-V prevista e um valor de potência máxima.

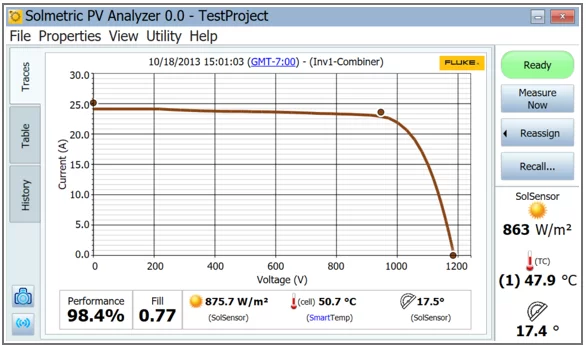

Um circuito fotovoltaico ou módulo que está funcionando normalmente apresentará uma curva I-V com um formato “normal”, como demonstrado na Figura 1.

Figura 1 – Formato “Normal” de uma Curva I-V

Além disso, a potência máxima de saída (PMP) calculada pelo traçador deverá se aproximar da potência máxima prevista. Para quantificar essa aproximação, utiliza-se o Fator de Performance (FP), calculado como:

FP = (PMP medida ÷ PMP prevista) × 100

Geralmente, uma curva com formato normal e um Fator de Performance entre 90% e 100% indicam que o circuito ou módulo fotovoltaico está operando corretamente, sem sombreamento ou sujidade significativos. Quando a curva I-V solar se desvia deste padrão, é um sinal claro de que um diagnóstico de módulos solares mais aprofundado é necessário.

Tipos de Desvios na Curva I-V: Primeiros Indicadores de Problemas

A capacidade do ensaio de curva I-V de revelar problemas quando a curva se desvia do esperado é o que o torna uma ferramenta tão poderosa. Neste artigo vamos apresentar seis tipos principais de desvios da curva I-V, todos indicativos de redução de potência fotovoltaica e que oferecem pistas sobre as possíveis causas. É fundamental entender que os impactos ambientais (como sombreamento e sujidade) e erros de medição podem mascarar problemas reais de hardware. Portanto, é necessário “descascar” essas camadas para chegar à raiz do problema. Estes desvios são cruciais para um diagnóstico de módulos solares eficaz, permitindo identificar desde sujidades e sombreamento até falhas de hardware e degradação de módulos solares. Vamos explorar cada um deles:

1. Curva I-V Escalonada (Stepped I-V Curve)

As “notches” ou “degraus” na curva I-V são um indicador claro de incompatibilidade de corrente no circuito. Esse desvio ocorre quando os diodos de by-pass são ativados, redirecionando a corrente em torno de células mais fracas ou com menos incidência de luz. O número e a largura dos degraus podem variar, dependendo da extensão e densidade do sombreamento ou da área afetada.

Causas Comuns:

Não-hardware: Sombreamento parcial (por exemplo, de árvores, edifícios ou estruturas adjacentes), sujidade não uniforme (como acúmulo irregular de poeira ou detritos).
Hardware: Células ou strings de células danificadas (por exemplo, microfissuras), diodos de bypass em curto-circuito, ou incompatibilidade significativa de corrente entre módulos em um mesmo circuito.

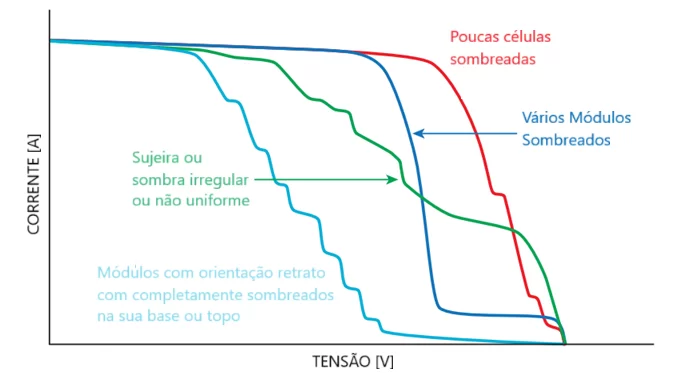

A presença de múltiplos degraus, como mostra a Figura 2, pode indicar sombreamento que afeta várias células ou módulos. Um único degrau estreito, por sua vez, pode sugerir sujidade localizada ou um diodo de by-pass em curto em uma string específica. O teste de curva I-V em usinas solares permite visualizar essas anomalias e direcionar a investigação para a origem do problema.

Figura 2 – Múltiplos Degraus na Curva I-V e Possíveis Causas.

2. Baixa Corrente de Curto-Circuito (Low ISC)

Uma redução inesperada no valor da corrente de curto-circuito (ISC) em uma curva I-V que, de outra forma, parece normal, é o segundo tipo de desvio a ser observado.

Causas Comuns:

Erro de Operação: Seleção incorreta do tipo de módulo no software do traçador ou diferenças entre módulos de lotes distintos.
Problemas de Medição de Irradiação: Sensor de irradiação mal posicionado (não no plano do arranjo), uso de um sensor com resposta espectral ou angular inadequada.
Não-hardware: Sujidade uniforme (uma camada de poeira igualmente distribuída que bloqueia a luz solar), “barragens de sujidade” (acúmulo de sedimentos na borda inferior de módulos em telhados de baixa inclinação), ou sombreamento em faixa (comum em arranjos com fileiras muito próximas).
Hardware: Degradação do módulo (amarelamento do encapsulante, delaminação) ou falha de um diodo de by-pass no modo de circuito aberto, combinado com uma célula sombreada ou suja, o que pode ser perigoso e levar a pontos quentes.

Uma baixa ISC uniforme, onde a forma da curva permanece correta, mas a corrente é reduzida, é frequentemente associada à sujidade uniforme. O ensaio de curva I-V pode indicar que uma limpeza é necessária, mas também pode apontar para problemas mais graves que exigem intervenção.

3. Baixa Tensão de Circuito Aberto (Low VOC)

Uma VOC abaixo do esperado é o terceiro tipo de desvio no fluxograma de solução de problemas.

Causas Comuns:

Erro de Medição: Conexão térmica inadequada do sensor de temperatura na parte traseira do módulo, resultando em leituras de temperatura imprecisas. Lembre-se que VOC e temperatura são inversamente proporcionais.
Não-hardware: Sombreamento severo de uma ou mais células, que ativa os diodos de by-pass e pode “ocultar” a VOC real.
Hardware: Diodos de by-pass em curto-circuito, módulos faltantes no circuito, Degradação Induzida por Potencial (PID) ou condutores pinçados. Diodos de by-pass em curto-circuito são uma falha comum e podem reduzir a tensão do módulo em 10-12 Vcc por string de célula afetada, como ilustrado na Figura 3. O PID, por sua vez, é uma forma de degradação de módulos solares que se manifesta com a queda da VOC e da resistência de shunt (Figura 4).

Figura 3 – Efeitos do Diodo de By-pass. As curvas mostram as reduções de 10–12 V em VOC, típicas de diodos de by-pass em curto-circuito em módulos fotovoltaicos de 72 células e 3 diodos.

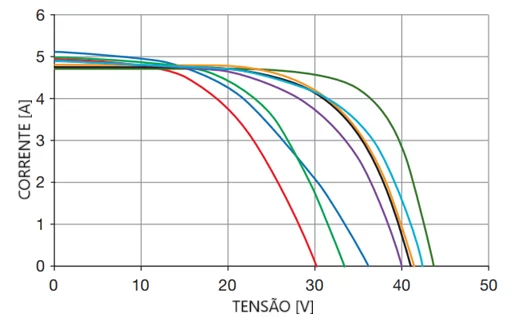

Figura 4 – Efeitos da degradação induzida pelo potencial (PID) nas curvas I-V dos módulos. Todos os módulos são do mesmo circuito de origem, e foram capturadas as curvas I-V individuais dos módulos com poucos minutos de diferença entre si.

A identificação de baixa VOC requer atenção, pois a temperatura da célula e o sombreamento podem influenciar a leitura. O diagnóstico de módulos solares através da curva I-V é um excelente ponto de partida para investigar essas causas.

4. Joelho Arredondado (Rounder Knee)

Um joelho mais arredondado do que o esperado na curva I-V é o quarto tipo de desvio (Figura 5). Este é frequentemente um sinal de envelhecimento do módulo ou de aumento da resistência em série.

Causas Comuns:

Degradação Natural: Um joelho arredondado por si só pode ser uma manifestação do processo de envelhecimento natural dos módulos. Nesses casos, o monitoramento ao longo do tempo é essencial.
Aumento da Resistência em Série: Um joelho arredondado pode ser um indicador precoce de resistência em série excessiva.

Um joelho arredondado devido ao aumento da resistência em série pode se dar por má conexão, soldas internas dos módulos com problemas ou início de queima dos conectores, por exemplo, que são problemas que podem se tornar críticos com o passar do tempo. O teste de curva I-V em usinas solares pode flagrar esse problema antes que ele se torne mais grave.

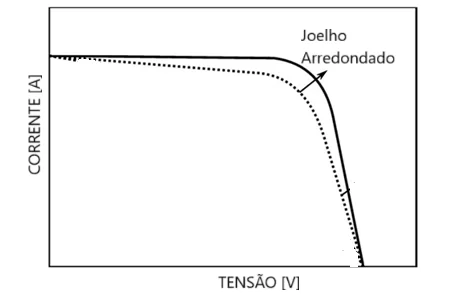

Figura 5 – Joelho arredondado.

5. Baixa Relação de Tensão (Low Voltage Ratio)

Este desvio se caracteriza por uma inclinação menor que o esperado na parte vertical da curva I-V. A “relação de tensão” é calculada como VMP ÷ VOC.

Causas Comuns:

Dados Sem Precisão: Resistência em série excessiva dos condutores “homerun” (cabos que ligam as strings à caixa de combinação ou inversor) se não for adequadamente compensada pelo software do traçador. É crucial inserir estimativas razoáveis de comprimento e bitola dos cabos.
Hardware: Resistência em série excessiva causada por condutores subdimensionados, interconexões resistivas, ou degradação de módulos solares (soldas deficientes, corrosão em caixas de junção ou conectores). O aumento da resistência em série é uma das anomalias mais comuns, frequentemente ligada a soldas deficientes nos módulos.

Uma baixa relação de tensão indica que a potência máxima (PMP) está sendo atingida a uma tensão proporcionalmente menor em relação à VOC. Isso impacta diretamente a eficiência e o lucro.

6. Baixa Relação de Corrente (Low Current Ratio)

O sexto e último tipo de desvio é uma inclinação maior que o esperado na parte horizontal da curva I-V. A “relação de corrente” é calculada como IMP ÷ ISC.

Causas Comuns:

Não-hardware: Mudanças significativas na irradiação durante a medição de corrente e tensão em módulos solares, especialmente com tempo de aquisição de dados longo. Condições únicas de sombreamento ou sujidade, como uma faixa fina de sombra que se estende por vários módulos sem ser tão abrupta a ponto de ativar os diodos de bypass.
Hardware: Diminuição da resistência de shunt (resistência em paralelo), que é responsável por desvios de corrente nas células. A resistência de shunt naturalmente diminui com o envelhecimento dos módulos. No entanto, shunts localizados e mais severos podem se desenvolver, concentrando altas correntes e podendo danificar ou destruir o módulo.

Uma baixa relação de corrente sugere que a potência máxima (PMP) está sendo alcançada a uma corrente proporcionalmente menor em relação à ISC.

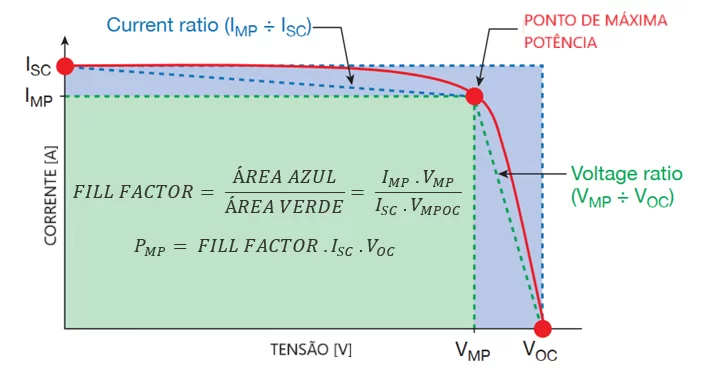

A Figura 6 mostra os comportamentos de baixo “Current Ratio” e “Voltage Ratio” que ajudam a entender graficamente o comportamento das anomalias encontradas frente ao que deveria ser a curva I-V “normal”.

Figura 6 – Equações e representações gráficas para: Current Ratio (linha azul tracejada), Voltage Ratio (linha verde tracejada) e FILL FACTOR (área verde ÷ área azul).

Conclusão: A Curva I-V como Aliada da O&M Inteligente

A capacidade de reconhecer e interpretar esses seis tipos de desvios na curva característica dos painéis solares é fundamental para qualquer programa de O&M eficaz. O teste de curva I-V em usinas solares transforma uma simples medição de corrente e tensão em módulos solares em um poderoso diagnóstico de módulos solares, permitindo que técnicos e engenheiros identifiquem a raiz de problemas de performance. Seja para detectar falhas silenciosas, perdas por sujidade, degradação ou avarias de hardware, a análise I-V é a chave para otimizar a geração e proteger o investimento em energia solar.

Com este conhecimento, é possível não apenas corrigir problemas existentes, mas também prever potenciais falhas, garantindo a máxima eficiência e longevidade para a sua usina fotovoltaica.

Fontes:

HERNDAY, Paul. Interpreting I-V curve deviations. SolarPro, [S. l.], p. 16-29, ago./set. 2014.

FLUKE. Aplicativo e ferramenta de análise de dados PVA. [S. l.], [s.d.]. Disponível em: https://www.fluke.com/pt-br/suporte/downloads-de-software/aplicativo-e-ferramenta-de-analise-de-dados-pva

“PV Array Troubleshooting Flowchart,” free solar poster (24 by 36 inches) from Solmetric: freesolarposters.com

RIFFAT, M. A. et al. Recent Advances in Degradation Mechanisms and Detection Techniques of Photovoltaic Modules. Electronics, Basel, v. 10, n. 11, art. 1283, 2021. Disponível em: https://www.mdpi.com/2079-9292/10/11/1283
